QuadCutOff ist aus HSS gefertigt und hat eine TiN-Beschichtung. Das Präzisionsschleifen dieser Werkzeuge sorgt für extrem scharfe Schneidkanten.

  • Für spezielle Anwendungen wie dünnwandige Rohre
  • Kann in Schweizer Drehbänken verwendet werden
  • Gerade oder schräge Abtrennung
  • Sicherungsringnuten
Eine ausführliche Präsentation dieses Produktes finden Sie in unserem PDF-Dokument:
Kategorie:
  • Technische Details

    Technische Details

    Schnittdaten

    In der Tabelle finden Sie die empfohlenen Schnittgeschwindigkeiten in m/min.

    MaterialHSSC
    Stahl mit niedrigem Kohlenstoffgehalt < 650N/mm240-60
    Kohlenstoffstahl 650-850N/mm230-40
    Legierter Werkzeugstahl und hitzebeständiger Stahl30-40
    Rostfreier Stahl30-40
    Gusseisen HB 150-25020-30
    Nichteiserne Materialien-200

    Futtermittel

    In der Tabelle finden Sie die empfohlene Vorschubgeschwindigkeit in mm/Umdrehung für verschiedene Wendeplatten.

    MaterialQ16-1.0Q16-1.2Q16-1.5Q25-1.5Q25-2.0
    Stahl mit niedrigem Kohlenstoffgehalt < 650N/mm20.08-0.10.08-0.10.1-0.150.01-0.150.1-0.2
    Kohlenstoffstahl 650-850N/mm20.04-0.060.05-0.060.05-0.10.05-0.10.08-0.15
    Legierter Werkzeugstahl und hitzebeständiger Stahl0.04-0.060.058-0.060.05-0.10.05-0.10.08-0.15
    Rostfreier Stahl0.05-0.060.05-0.060.05-0.10.05-0.10.08-0.15
    Gusseisen HB 180-2500.05-0.060.05-0.060.05-0.10.05-0.10.08-0.15
    Nichteiserne Materialien-0.2-0.2-0.25-0.25-0.25

    Durchmesser der Abtrennung

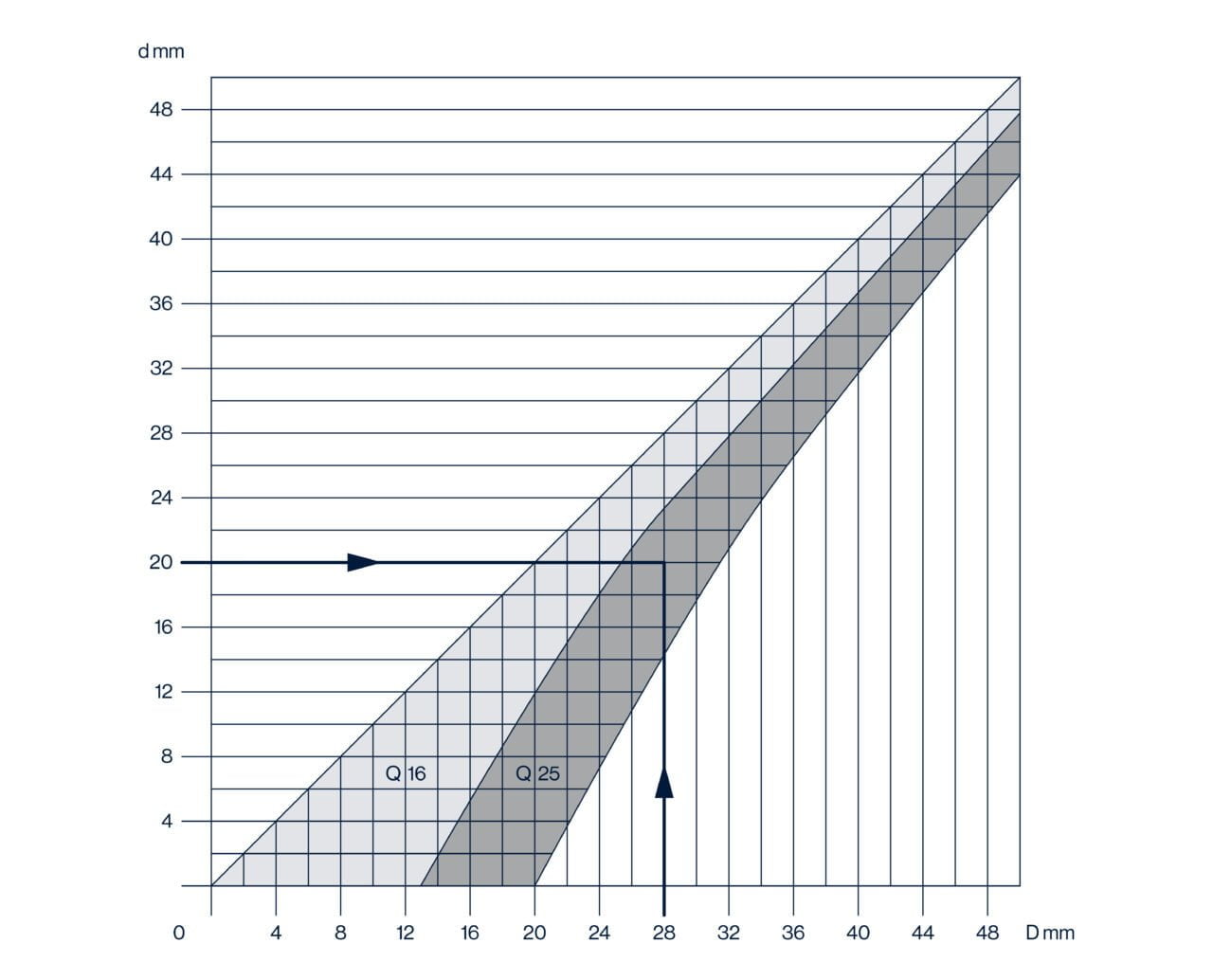

    Der maximale Abstechdurchmesser auf einer massiven Stange beträgt 13 mm mit dem Q16 Einsatz und 20 mm mit dem Q25 Einsatz. Es ist möglich, größere Rohrdurchmesser zu schneiden, da das Werkzeug nicht bis zur Mitte des Bauteils fährt. Bitte prüfen Sie anhand des untenstehenden Diagramms, welcher Einsatz für Ihre Anwendung am besten geeignet ist.

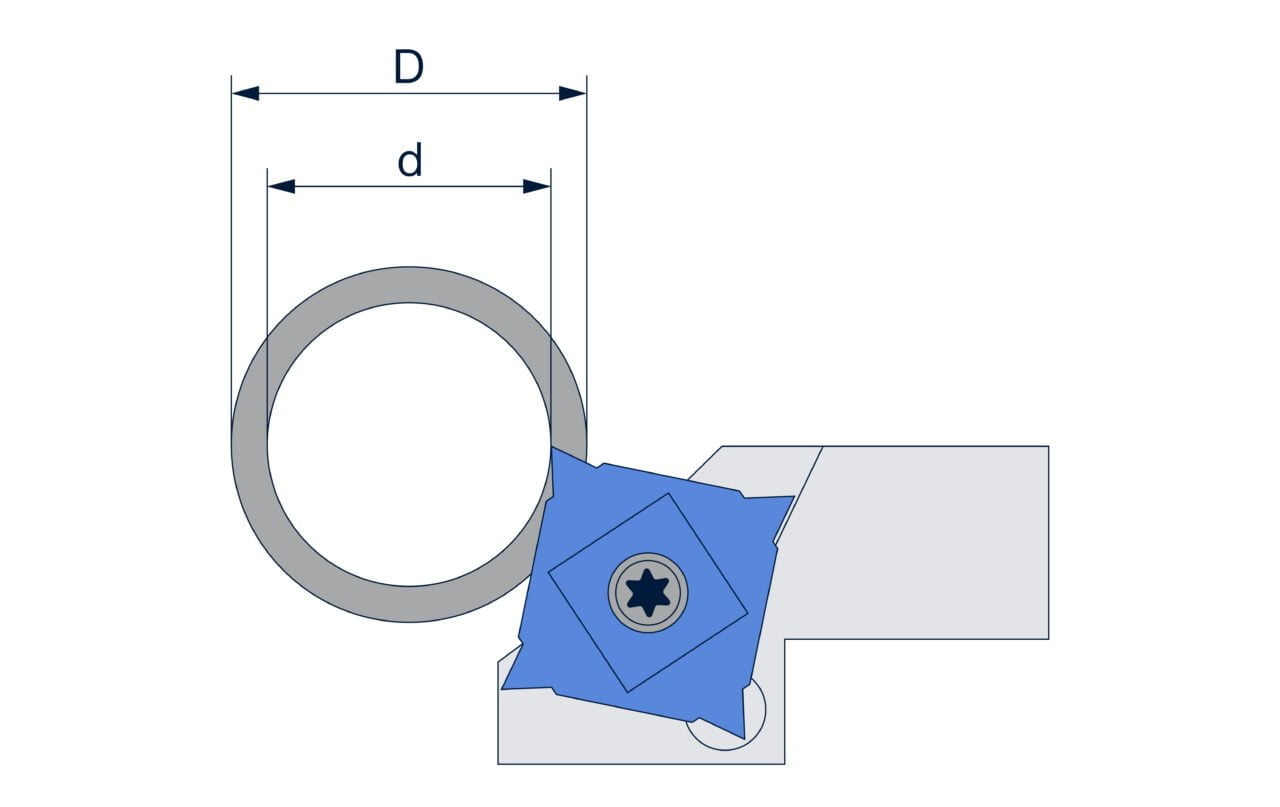

    Beispiel: D = 28 mm d = 20 mm
    Wählen Sie Q25-insert
